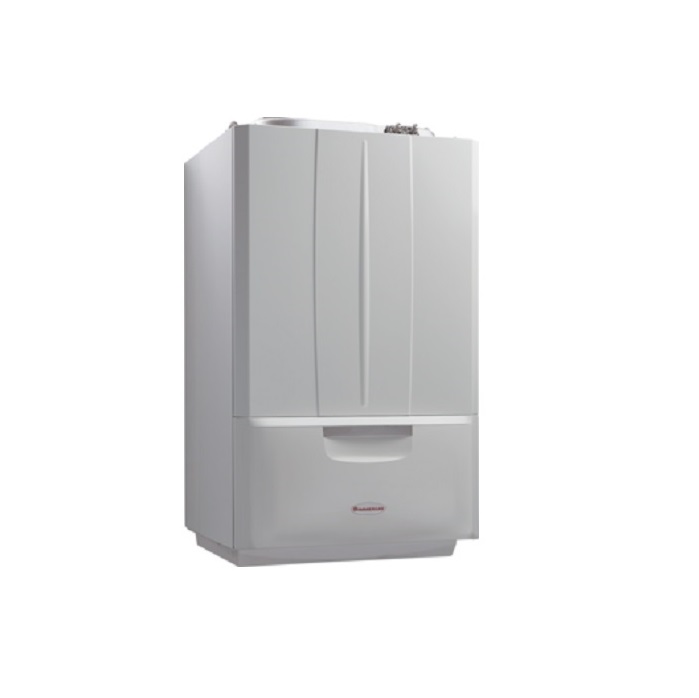

CALDAIA IMMERGAS A CONDENSAZIONE VICTRIX TERA VIP 24 KW COMPLETA DI KIT SCARICO
FUMI-NEW 2021 COD. 3.029585



Specifiche Tecniche



o Codice prodotto: 3.029585

o Portata termica nominale massima sanitario kW : 28,8

o Portata termica nominale massima riscaldamento kW :24,6

o Portata termica nominale minima kW : 4,5

o Rendimento al 100% Pn (80/60°C) % :97,8



Circuito riscaldamento

o Temperatura regolabile riscaldamento (min. / max) °C: min. 20 – 50 / max 85

o Temperatura max d’esercizio impianto :°C 90

o Pressione max d’esercizio impianto : bar 3

o Capacità vaso d’espansione impianto nominale : litri 10,0

o Pressione precarica vaso espansione impianto: bar 1,0

o Prevalenza disponibile con portata 1000 l/h kPa : 25,3



Circuito sanitario

o Potenza termica utile produzione acqua calda kW :28,3

o Temperatura regolabile sanitario °C: 30 – 60

o Pressione minima dinamica circuito sanitario: bar 0,3

o Pressione max circuito sanitario : bar 8

o Prelievo min acqua calda sanitaria litri/min: 1,5

o Capacità di prelievo continuo (?t 30°C) litri/min: 14,1



Alimentazione gas

o Alimentazione elettrica V/Hz 230 – 50

o Assorbimento nominale A: 0,88

o Potenza elettrica installata W: 135

o Potenza assorbita dal circolatore max velocità W: 59

o Potenza assorbita in stand-by W: 2

o Grado di isolamento elettrico : IP X5D

o Contenuto d’acqua di caldaia: litri 5,4

o Peso caldaia vuota: kg 43,6

o Classe di NOx : 6



Dimensioni (hxlxp): mm 915x440x385



Caratteristiche principali



VICTRIX TERA VIP è la caldaia pensile istantanea a condensazione disponibile con
potenza di 24,1 kW in riscaldamento (28,3 kW in sanitario). Grazie alla tecnologia
della condensazione, presenta un elevato rendimento e garantisce emissioni inquinanti
particolarmente ridotte (classe 6 di NOX). La caldaia presenta inoltre un’interfaccia
utente di facile utilizzo con pulsanti di regolazione, pulsanti di selezione e display
LCD. La caldaia comprende inoltre il sistema “Aqua Celeris”, che riduce drasticamente
i tempi di attesa dell’erogazione di acqua calda sanitaria e il filtro cicloidale
magnetico di serie, che permette di intercettare i residui ferrosi nell’acqua dell’impianto.



L’elettronica a microprocessore, consente un ottimo controllo delle temperature
sia nella fase di riscaldamento ambiente che in quella di produzione di acqua calda
sanitaria, ed offre la possibilità di abbinamento all’esclusivo CARV2 (Comando Amico
Remoto modulante) ed alla sonda esterna (entrambi optional) che permettono di gestire,
controllare e programmare a distanza la caldaia con estrema semplicità, ottimizzandone
il funzionamento attraverso la termoregolazione climatica. VICTRIX TERA VIP è inoltre
predisposta per funzionamento all’esterno in luoghi parzialmente protetti dagli
agenti atmosferici (pioggia e neve) ed è equipaggiata di un sistema antigelo di
serie che la protegge fino alla temperatura di -5 °C (con kit optional fino a -15
°C).



Caldaia pensile premiscelata a condensazione per riscaldamento e produzione di acqua
calda sanitaria a camera stagna e tiraggio forzato con potenza utile nominale di
24,1 kW (20.717 kcal/h) in riscaldamento (28,3 kW in sanitario), ecologica ad alto
rendimento e circolazione forzata. Variando il tipo di installazione varia anche
la classificazione della caldaia.

INSTALLAZIONE ALL’ESTERNO (in luogo parzialmente protetto):

Apparecchio con aspirazione d’aria diretta – se installato utilizzando un apposito
terminale di scarico ed il kit di copertura superiore (optional) obbligatorio, eliminando
inoltre i tappi superiori della camera stagna (vedi apposita documentazione tecnica).



Apparecchio tipo C13/ C33/ C43/ C53/ C83 / C93 – se installato utilizzando i kit
verticali od orizzontali concentrici senza utilizzare il kit copertura superiore.



INSTALLAZIONE ALL’INTERNO:

Apparecchio tipo C13/ C33/ C43/ C53/ C83 / C93 – se installato utilizzando i kit
verticali od orizzontali concentrici o il kit separatore Ø 80/80.

Apparecchio tipo B23 – se installato utilizzando un apposito kit di scarico fumi
ed il kit di copertura superiore (optional) obbligatorio, eliminando inoltre i tappi
superiori della camera stagna (vedi apposita documentazione tecnica).



La caldaia è composta da:

• sistema di combustione a premiscelazione totale con bruciatore cilindrico
multigas in acciaio, completo di candeletta d’accensione e controllo a ionizzazione;

• valvola gas di tipo pneumatico a doppio otturatore;

• scambiatore primario gas/acqua con serpentino interno realizzato in acciaio
Inox monotubo;

• ventilatore per l’evacuazione dei fumi a velocità variabile elettronicamente;

• circuito per lo smaltimento della condensa comprensivo di sifone e tubo
flessibile di scarico;

• scambiatore secondario acqua/acqua per produzione di acqua calda sanitaria
realizzato in acciaio Inox a 14 piastre;

• sistema “Aqua Celeris” composto da un mini accumulo da 3,2 litri in acciaio
Inox, inserito sul circuito primario e mantenuto in temperatura da una resistenza
elettrica modulante;

• gruppo idraulico composto da valvola 3 vie elettrica, pompa di circolazione
modulante a basso consumo elettrico con controllo automatico della velocità in base
al ?T misurato tra mandata e ritorno (di fabbrica 15 °C) con separatore d’aria
incorporato, by-pass regolabile ed escludibile, pressostato assoluto circuito primario,
raccordo scarico impianto, rubinetto di riempimento impianto;

• valvola di sicurezza circuito primario a 3 bar;

• flussostato sanitario per rilevazione prelievo acqua calda sanitaria;

• vaso d’espansione impianto a membrana da 10 litri nominali (effettivi
8) con precarica a 1,0 bar e manometro;

• filtro cicloidale magnetico fornito di serie;

• termostato di sicurezza acqua (demandata a sonda mandata e sonda ritorno),
sonda controllo fumi e sonda ritorno impianto;

• pulsanti di regolazione temperatura impianto di riscaldamento, pulsanti
di regolazione temperatura acqua calda sanitaria, pulsante di funzione (Off, Stand-by,
Estate/

Inverno), pulsante di Reset, pulsante informazioni, display digitale;

• cruscotto dotato di scheda elettronica a microprocessore con modulazione
continua di fiamma a 3 sensori (1 sanitario e 2 riscaldamento, di cui 1 sul ritorno
impianto per il controllo sovratemperatura del modulo a condensazione) con controllo
P.I.D., con campo di modulazione da 4,3 a 24,1 kW (28,3 kW in sanitario);

• selezione range di temperatura riscaldamento da min. = 20-50°C a max. =
set min. + 5°C – 85°C (impostazione di serie 25-85°C);

• accensione elettronica con controllo ad ionizzazione;

• ritardatore d’accensione in fase riscaldamento, sistema di protezione
antigelo (fino a -5°C), funzione antibloccaggio circolatore, funzione post-ventilazione,
funzione spazzacamino, selezione modalità di funzionamento circolatore;

• funzione temporizzazione ritardo solare per abbinamento a sistemi solari;

• funzione BOOST (attivabile mediante pressione simultanea dei tasti di regolazione
set sanitario), che attiva il riscaldamento del serbatoio Aqua Celeris;

• funzione scalda massetto;

• possibilità di collegare una sonda sanitario in ingresso (optional);

• sistema di autodiagnosi con visualizzazione digitale della temperatura,
dello stato di funzionamento e dei codici errore tramite display retroilluminato
sempre in vista;

• predisposizione per il collegamento del CARV2, CARV2 WIRELESS, del Cronotermostato
e della Sonda esterna;

• grado di isolamento elettrico IPX5D;

• possibilità di abbinamento al sistema per intubamento di camini esistenti
Ø 50 mm, Ø 60 mm e Ø 80 mm;

• gruppo di allacciamento (optional ad eccezione del tubo di allacciamento
del filtro cicloidale su ritorno, fornito di serie) con raccordi regolabili in profondità
sugli attacchi idraulici e rubinetti di intercettazione gas e acqua fredda sanitaria;

• predisposizione per la gestione mediante la App DOMINUS che permette all’utente
di programmare e visualizzare i principali parametri di funzionamento da smartphone
e tablet.

E’ necessario prevedere il Kit scheda interfaccia DOMINUS (Optional).

Fornita completa di pozzetti per l’analisi di combustione, carter di protezione
inferiore.
